|
Thông tin chi tiết sản phẩm:
|
| Nhiệt độ hoạt động tối đa: | ≥1550 | Tính năng làm cứng: | Làm cứng cực nhanh |
|---|---|---|---|
| Độ bền uốn Mpa: | 6 | Mô đun vỡ: | 5-12MPa |
| Gói vận chuyển: | 25kg/túi | Nhiệt độ làm việc: | 1800 |
| Lợi thế: | Hoạt động một cách rõ ràng | mật độ thể tích: | 2.6 |
| Nhiệt độ dịch vụ: | 1000 -1800 | Nguồn gốc: | Trịnh Châu |
| Loại gạch: | Dầu xả đất sét chống cháy | Từ khóa: | bột K90 chịu lửa |
| Đặt thời gian: | 4-6 giờ | Thay đổi đường dây liên tục: | -0,15~0% |
| Thời gian chữa bệnh: | 24 giờ | ||
| Làm nổi bật: | xi măng chịu lửa cao alumina,xi măng bê tông chịu lửa Ca50,xi măng aluminat canxi Ca70 |
||
High Alumina Refractory Cement giới thiệu
High Alumina Cement (trước đây được gọi là xi măng bauxite) là một loại vật liệu xi măng thủy lực nghiền với hàm lượng alumina khoảng 50% và có calcium aluminate là vật liệu chính,còn được gọi là xi măng lửa, có thể được thực hiện để xi măng thấp cao nhôm đúc để xây dựng hoặc sửa chữa tất cả các loại lò và lò cho cách nhiệt hoặc chống xói axit với độ bền cao.

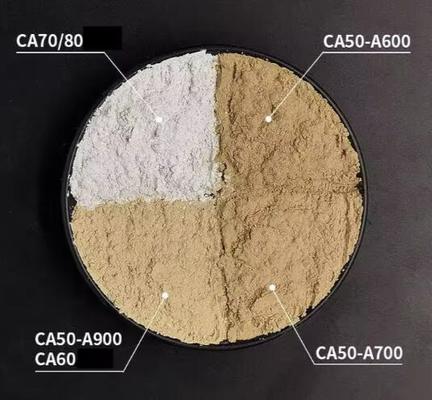

Theo hàm lượng Al2O3 khác nhau, chúng có thể có các loại hoàn toàn khác nhau:CA50,CA60,CA70 và CA80.CA-50, CA-70, CA-80, hàm lượng alumina lần lượt lớn hơn 48%, 68% và 77%.Độ tan lửa của nó lớn hơn 1650 °CNhiệt độ sử dụng có thể đạt 1800 °C, và hàm lượng tạp chất thấp hơn so với xi măng thông thường khác.
Các đặc điểm và lợi thế của xi măng chống lửa nhôm cao:
1. Chất phản xạ cao, phản xạ cao dưới tải.
2. mật độ cao, độ xốp thấp.
3Chống rác tốt và chống ăn mòn.
4. Sức mạnh cao và chống mòn.
5. Chống tốt cho hiệu suất vảy.
6- Sự ổn định nhiệt tốt.
7. Kháng chống lau
8- Sức mạnh nóng tốt.
Ứng dụng xi măng lửa cao nhôm:
1. lò công nghiệp luyện kim, lò xử lý nhiệt.
2. lò đốt rác, lò lưu thông lỏng.
3. lò nướng của ngành công nghiệp hóa học và xây dựng.
Calcium aluminate CA-70/80 được sử dụng để sản xuất chất lượng tốt xi măng lửa thấp, chất liệu chống lửa không hình dạng, hoặc vật liệu chống lửa không hình dạng được sử dụng ở nhiệt độ cao, áp suất cao,và giảm điều kiệnNó cũng là chất kết hợp chất lượng cao của các loại rác lửa, được áp dụng rộng rãi trong ngành công nghiệp hóa học, công nghiệp kim loại, vật liệu xây dựng, ngành công nghiệp dầu mỏ, công nghiệp gốm sứ vv.
| Sản phẩm | CA-65 | CA-68 | CA-70 | CA-75 | CA-80 | |
| Thành phần hóa học (%) | Al2O3 | 64-66 | 67-69 | 69-71 | 73-75 | 77-80 |
| CaO | 32-34 | 29-31 | 27-29 | 23-25 | 18-20 | |
| SiO2 | 1.8 | 1.2 | 0.3 | 0.3 | 0.3 | |
| Fe2O3 | 0.6 | 0.6 | 0.3 | 0.3 | 0.3 | |
| Bề mặt cụ thể (cm2/g) | 4500 | 4500 | 5000 | 5500 | 7000 | |
| Thời gian thiết lập (h:min) | Cài đặt ban đầu (phút) | 0:40 | 0:40 | 0:40 | 0:45 | 0:45 |
| Thiết lập cuối cùng (min) | 8:00 | 8:00 | 10:00 | 10:00 | 10:00 | |
| Mô-đun vỡ lạnh (MPa) | 24 giờ | 6.0 phút | 6.0 phút | 6.0 phút | 6.0 phút | 5.0 phút |
| 72 giờ | 8.0 phút | 8.0 phút | 8.0 phút | 8.0 phút | 6.0 phút | |
| Sức mạnh nghiền lạnh (Mpa) | 24h | 45.0 phút | 45.0 phút | 45.0 phút | 45.0 phút | 35.0 phút |
| 72h | 70.0 phút | 70.0 phút | 70.0 phút | 70.0 phút | 60.0 phút | |
| Độ đập lửa (°C) | 1680 | 1710 | 1730 | 1750 | 1770 | |
Người liên hệ: Mr. Pika
Tel: 86-13838387996
Fax: 86-0371-56010932
