|
Thông tin chi tiết sản phẩm:
|
| Nguồn gốc:: | Hà Nam, Trung Quốc | Hình dạng:: | Gạch |
|---|---|---|---|
| Vật liệu:: | oxit magiê (MgO) và oxit crom (Cr2O3) | Hàm lượng SiO2 (%):: | 4,5-6,5% |
| Hàm lượng Al2O3 (%):: | 3,8-4,2% | Hàm lượng MgO (%):: | 65-80% |
| Hàm lượng CaO (%):: | 0,2-0,4% | Độ khúc xạ (Bằng cấp):: | Phổ biến (1580 ° <Độ khúc xạ <1770 °), 1770 ° <Độ khúc xạ <2 |
| Hàm lượng CrO (%):: | 7-17% | Hàm lượng SiC (%):: | ít |
| Số mô hình:: | Gạch, gạch crom magnesit | Độ khúc xạ dưới tải:: | 1600 ° C |
| Điểm nổi bật: | Gạch Chrome Magnesite chịu lửa,Gạch Chrome Magnesite 58% MgO,Gạch chịu lửa Chrome Magnesite |
||
Kích thước tiêu chuẩn: 230 x 114 x 65 mm, kích thước đặc biệt và Dịch vụ OEM cũng cung cấp!
Kích thước chính xác, cung cấp các loại hình dạng theo bản vẽ của khách hàng
Đặc trưng
1. Mật độ khối lượng lớn thấp, độ dẫn nhiệt thấp, hiệu suất cách nhiệt tốt.
2. Loại chịu lửa cho phép tiếp xúc trực tiếp với lửa, phù hợp với nhiều bầu không khí khác nhau
3. Tính toàn vẹn tốt với lớp lót lò, tuổi thọ lâu dài, vận hành dễ dàng, có thể được định hình tự do
4. Quy cách sản phẩm: dạng tiêu chuẩn, dạng tiêu chuẩn thường, dạng viên gạch định hình và dạng đặc biệt.
5. Có thể được sử dụng trong các lò khác nhau vì giá rẻ và gói khay chung.Trong số tất cả các vật liệu chịu lửa, nó được sử dụng rộng rãi nhất.
Thông tin sản phẩm
Từ gạch crom magnesit đến magie oxit (MgO) và oxit crom (Cr2O3) làm thành phần chính, periclase và spinel là thành phần khoáng chính của các sản phẩm chịu lửa.
1. Gạch crom Magnesit thông thường được làm bằng magnesia thiêu kết và quặng crom cấp chịu lửa làm nguyên liệu thô.Khoảng không giữa các hạt chịu lửa được liên kết bằng silicat.
2. Gạch crom Magnesit liên kết trực tiếp được sản xuất bằng quặng crom có hàm lượng tạp chất thấp và magnesit nguyên chất, nung ở nhiệt độ trên 1700 ° C.
3. Gạch crom magnesit bán kết lại và nung chảy lại được sản xuất bằng phương pháp nung kết crom magnesit được nung chảy.
Các ứng dụng
1. Lò công nghiệp luyện kim, lò nhiệt luyện
2. Lò công nghiệp hóa chất và công nghiệp xây dựng.
3. Lò đốt rác, lò tầng sôi tuần hoàn
Kích thước
Kích thước tiêu chuẩn: 230 x 114 x 65 mm tùy theo khách hàng
Kích thước đặc biệt và Dịch vụ OEM cũng cung cấp!
Chỉ số vật lý và hóa học
Gạch crom magnesit thông thường
| Bài báo | MGe6 | MGe8 | MGe12 | MGe16 |
| MgO% | 80 | 72 | 70 | 65 |
| % Cr2O3 | 7 | 10 | 13 | 17 |
| CaO% | 1,2 | 1,2 | 1,2 | 1,2 |
| SiO2% | 3,4 | 4 | 4 | 4.2 |
| Al2O3% | 4,5 | 6,5 | 6 | 6 |
| % Fe2O3 | 4 | 4,8 | 5.5 | 6,5 |
| Độ rỗng rõ ràng % | 17 | 18 | 18 | 18 |
| Mật độ khối lượng lớn g / cm3 | 3 | 3 | 3.02 | 3.05 |
| Cường độ nghiền lạnh Mpa | 55 | 55 | 55 | 50 |
| Độ khúc xạ dưới tải ° C | 1600 | 1600 | 1600 | 1600 |

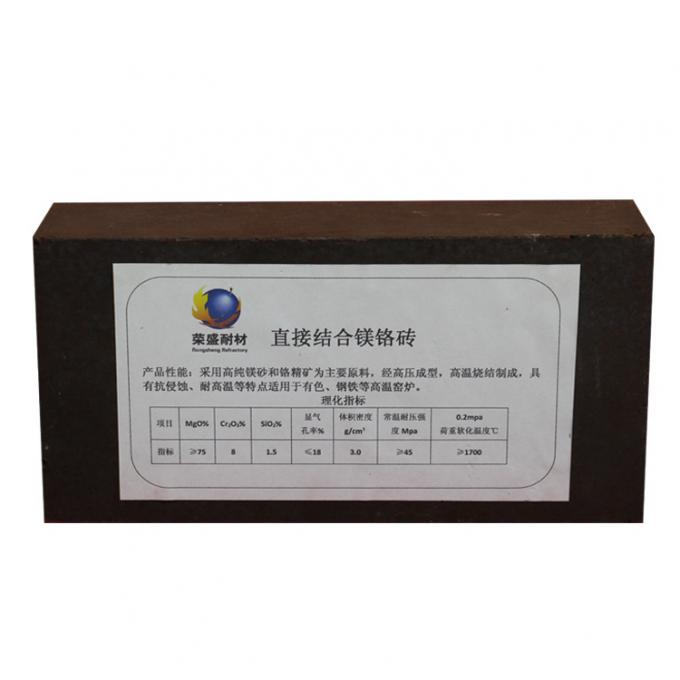

Gạch crom magnesit liên kết trực tiếp
| Bài báo | DMGe4 | DMGe8 | DMGe12 | DMGe16 |
| MgO% | 85 | 77 | 74 | 69 |
| % Cr2O3 | 5.5 | 9.1 | 14 | 18 |
| CaO% | 1.1 | 1,4 | 1,2 | 1,2 |
| SiO2% | 1,3 | 1,2 | 1,2 | 1,5 |
| Al2O3% | 3.5 | 4 | 3.5 | 4,5 |
| % Fe2O3 | 3 | 6.4 | 5 | 5,7 |
| Độ rỗng rõ ràng % | 18 | 18 | 18 | 18 |
| Mật độ khối lượng lớn g / cm3 | 3.02 | 3.04 | 3.06 | 3.08 |
| Cường độ nghiền lạnh Mpa | 50 | 50 | 55 | 55 |
| Độ khúc xạ dưới tải ° C | 1700 | 1700 | 1700 | 1700 |
| % Giãn nở nhiệt (ở 1000 ° C) | 1 | 1 | 1 | 0,9 |
| % Giãn nở nhiệt (ở 1600 ° C) | 1,8 | 1,8 | 1,8 | 1,6 |
Người liên hệ: Mr. Pika
Tel: 86-13838387996
Fax: 86-0371-86555658
